热烈祝贺中科院等离子体所80 kA高温超导CICC导体通过极端测试，上海超导供应全部高温超导带材

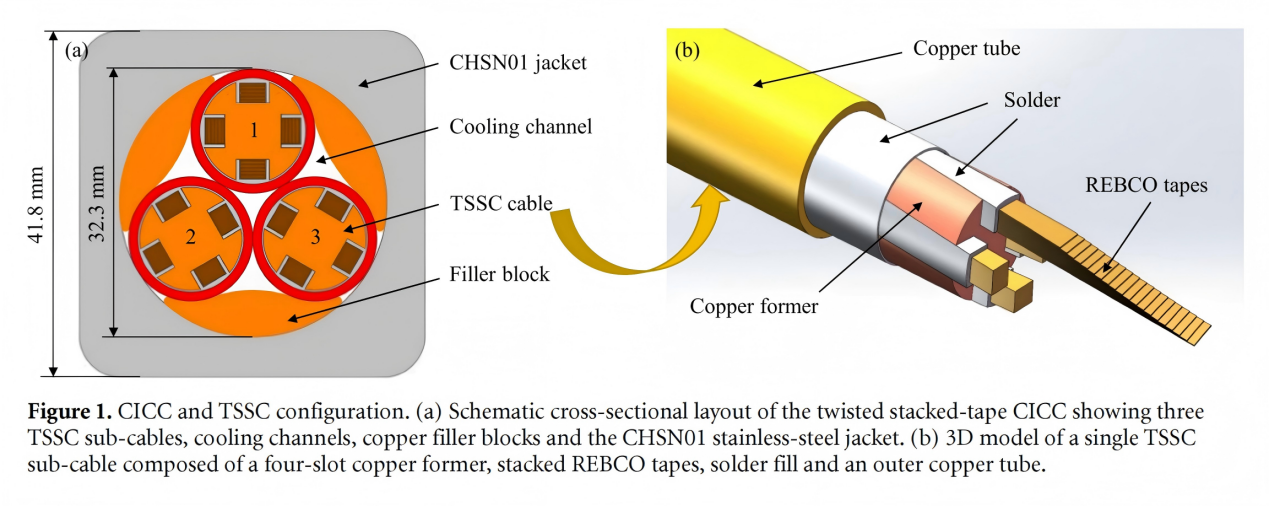

近日，中国科学院等离子体物理研究所联合中国科学技术大学、合肥工业大学、洛桑联邦理工学院在《Superconductor Science and Technology》期刊发表题为《DC performance test of twisted stacked slotted-core CICC prototype under 80 kA current and 10.85 T background field》的论文。研究团队成功研制出一根长2.8米的大电流高温超导CICC导体，并顺利在瑞士SULTAN完成测试。该CICC导体所使用的全部REBCO高温超导带材均由上海超导提供，再次验证了上海超导带材产品在聚变工况下稳定、可靠的优异性能。

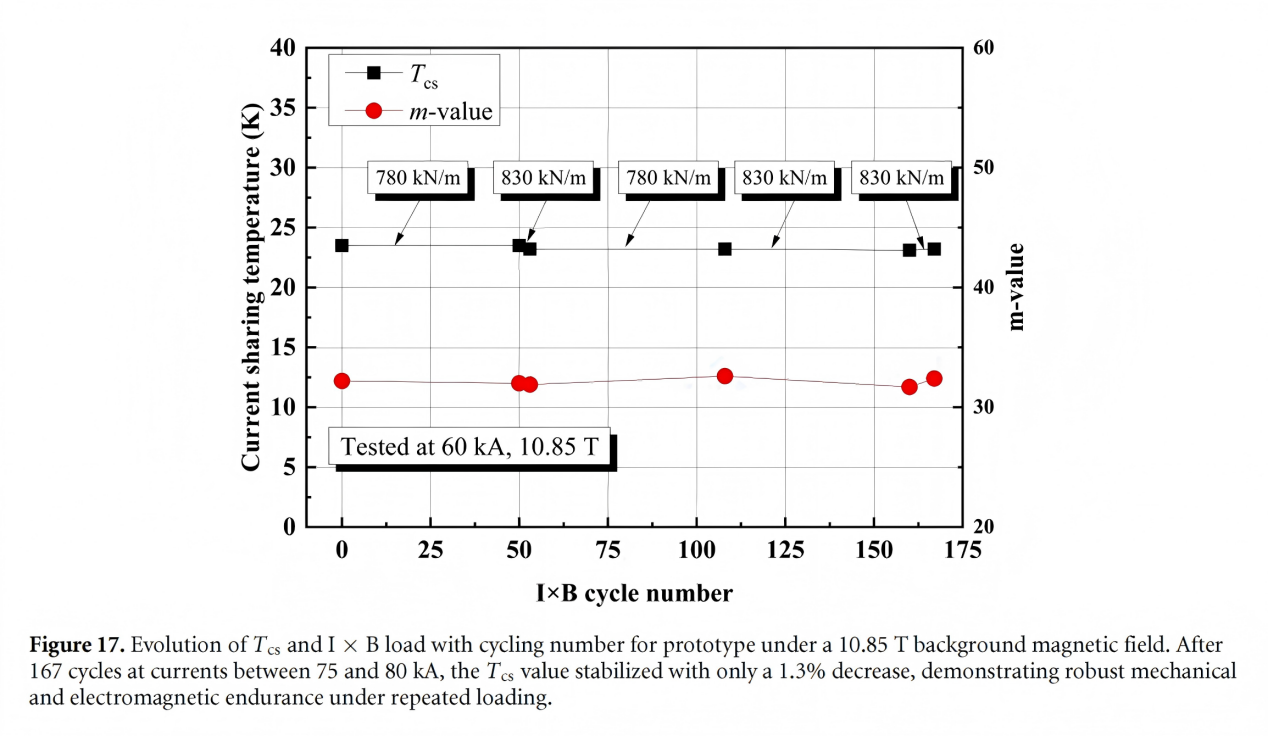

测试结果显示：该CICC导体在77 K自场下Ic达到16.6 kA；在10.85 T背景磁场下，60 kA与70 kA运行电流对应的分流温度分别约为23.5 K和19.6 K。在80 kA电流、10.85 T背景磁场下，导体经过多次电磁循环测试后，其分流温度仅下降1.3%，并在后续循环测试中保持稳定（对应电磁负载约830 kN/m），展现出对高电磁负载的优异耐受性。

值得关注的是，这是目前公开文献中首个在830 kN/m电磁负载下可稳定工作的堆叠型CICC导体实例，为未来强场聚变磁体工程化发展提供了宝贵实验参考。展望未来，上海超导将继续致力于高品质REBCO带材研发与规模化量产，携手国内外科研机构，共同推动可控核聚变应用发展。

论文链接：https://iopscience.iop.org/article/10.1088/1361-6668/ae4831
DOI：10.1088/1361-6668/ae4831
